An jedem Anschlusspunkt eines Symbols können Eigenschaften hinterlegt werden, um ihn technisch näher zu beschreiben und in Listen auswerten zu können, z. B. für Fertigung und Montage. Bei jeder Disziplin können entsprechende Eigenschaften hinterlegt werden, z. B.:
- Anschlussart
- Leiterquerschnitt
- Abisolierlänge
- Nennweite
- Art der Dichtung

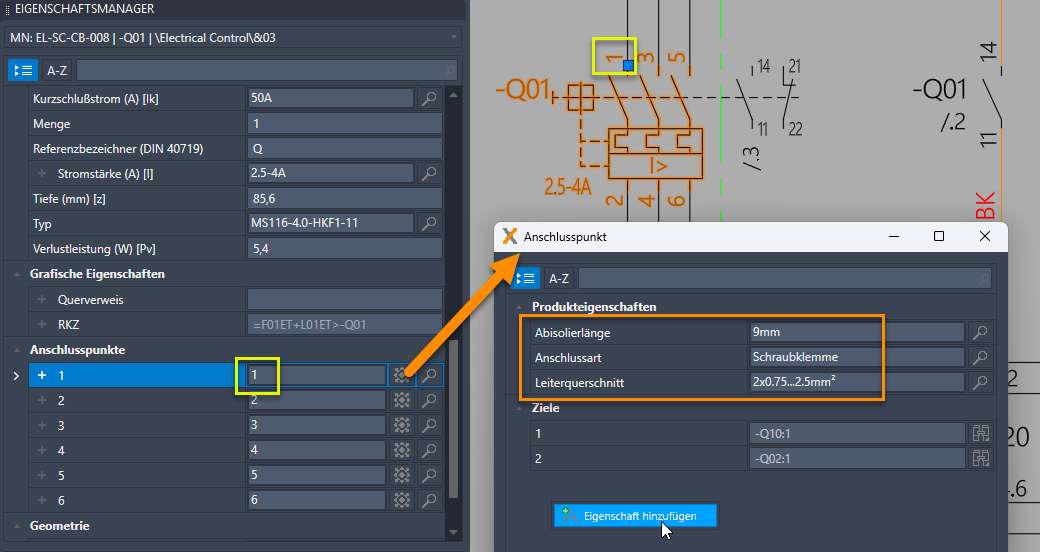

Die benötigten Anschlusspunkteigenschaften können im Eigenschaftsmanager über das Zahnrad und dann in der Dialogbox über die rechte Maustaste – Eigenschaft hinzufügen ergänzt werden. Sinnvollerweise werden die Eigenschaften in der Symboldefinition hinzugefügt, damit sie im Symbol dauerhaft abgespeichert sind.

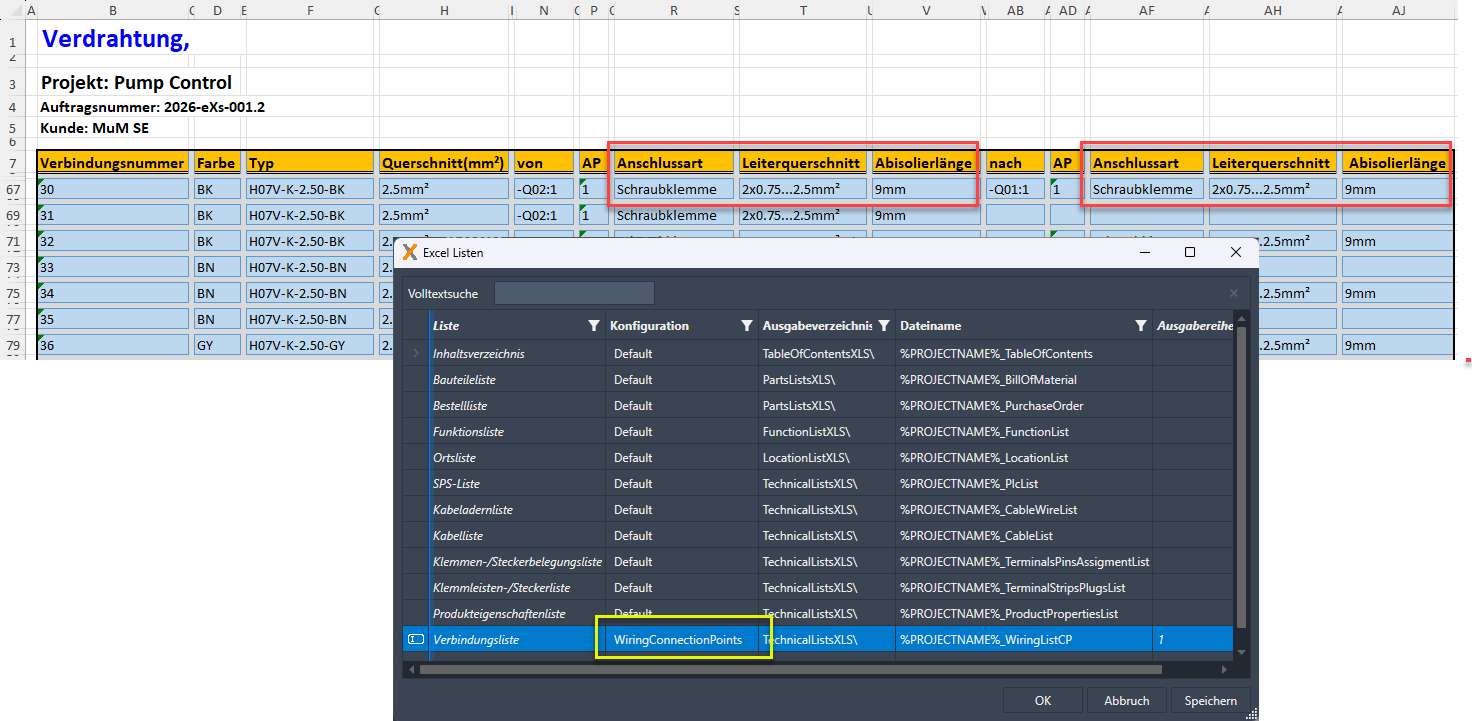

In der Verbindungsliste (Ausgabe als formatierte Excel-Liste, Konfiguration "WiringConnectionPoints") sind bei jedem Produkt (Ziel 1 "von" und Ziel 2 "nach") bzw. bei den zugehörigen Anschlusspunkten die in der Liste konfigurierten Eigenschaften mit aufgeführt.
Wenn weitere bzw. andere Anschlusspunkteigenschaften in der Verbindungsliste benötigt werden, so kann die Listenkonfiguration in den Systemeinstellungen angepasst werden.
