Also immer dann, wenn man Teile benötigt, die man entweder irgendwo zukauft oder von denen man keine Fertigungszeichnung benötigt.
Zwangsläufig werden diese Objekte quasi von allen Advance-Steel-Anwendern genutzt und es kommt immer wieder zu folgender Frage:
Warum sehen diese Teile auf Übersichten oder Zusammenbauzeichnungen so seltsam aus?
Dafür muss man wissen, dass Sonderteile zwar Advance-Steel-Objekte sind, aber die Grundlage der Funktion Sonderteile das Einfügen von DWGs ist, deren Inhalt ein Volumenkörper ist.
Somit stellt AutoCAD sie als triangulierte Flächen auf Zeichnungen dar.

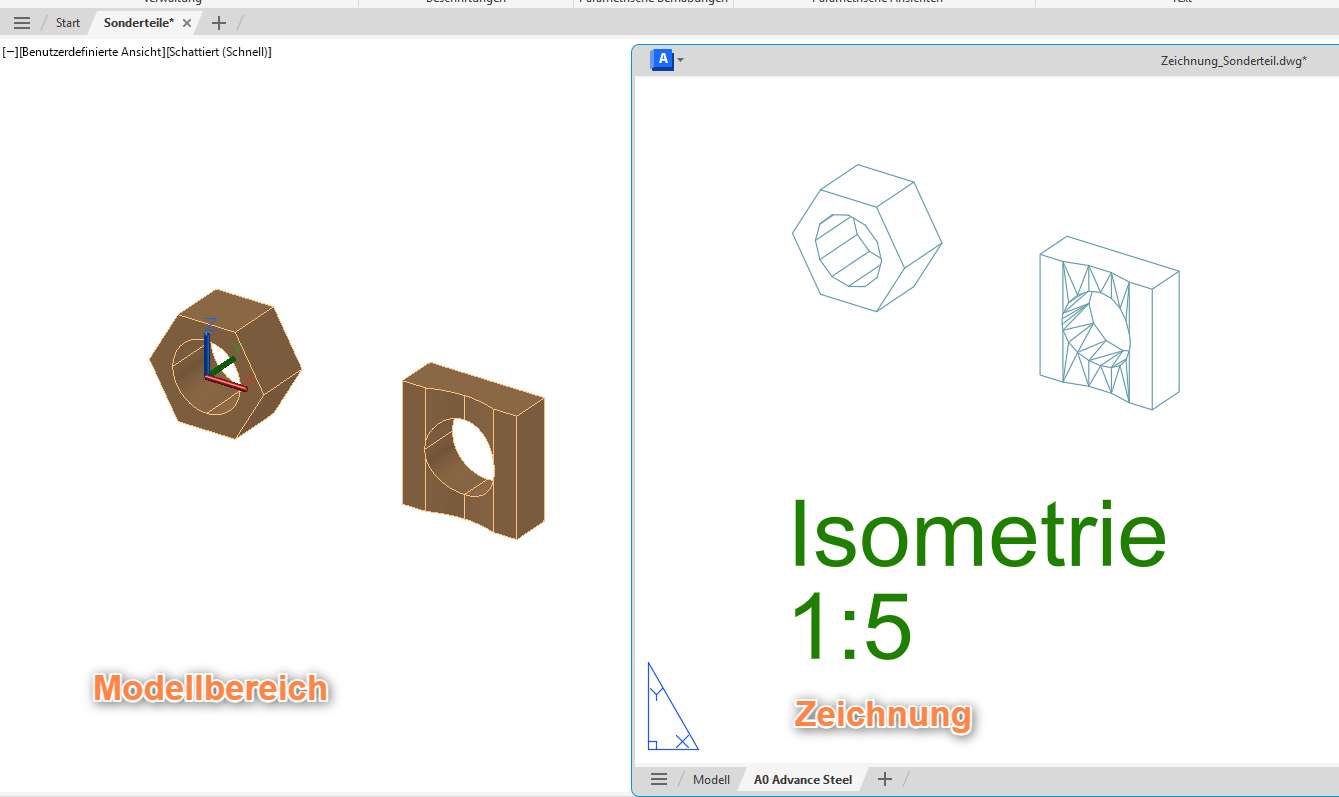

Betrachten wir dies an einem kleinen Beispiel etwas genauer. Im folgenden Bild sehen wir zwei Sonderteile: eine Mutter und eine Rechteckscheibe aus einem Spannschlossverband; sie wurden im Modell platziert und dann im Maßstab 1:5 in der Isometrie abgeleitet (links das Modell, rechts die Zeichnung):
Hier sieht man das Problem: Immer wenn Rundungen entstehen, wird die Darstellung etwas unschön.
Hier sieht man das Problem: Immer wenn Rundungen entstehen, wird die Darstellung etwas unschön.
Kann man diese Darstellung irgendwie ändern?
Grundsätzlich leider nicht. Das heißt, wenn der Objektursprung ein Volumenkörper ist, bleibt die Darstellung genau so.
Aber man kann ihre Darstellung verbessern, wenn man diese Objekte neu modelliert.
Die Darstellung von Sonderteilen wird enorm verbessert, wenn in der Ursprungsdatei nicht mit Volumenkörpern, sondern mit Advance-Steel-Objekten gearbeitet wird.
In diesem Fall kann man diese Objekte zum Beispiel mit Blechen nachmodellieren.

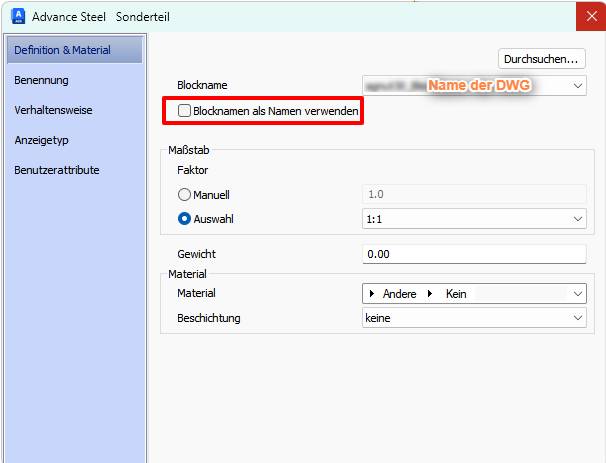

Hat man bereits bestehende Objekte, kann man sie anhand der Fangpunkte recht schnell nachmodellieren. Am Verhalten ändert sich nichts, es muss also auch hier wieder je Objekt eine DWG gespeichert werden. Nutzt man als Dateinamen gleich den gewünschten Namen auf der Zeichnung, kann man beim Einfügen auch die folgende Einstellung wählen:

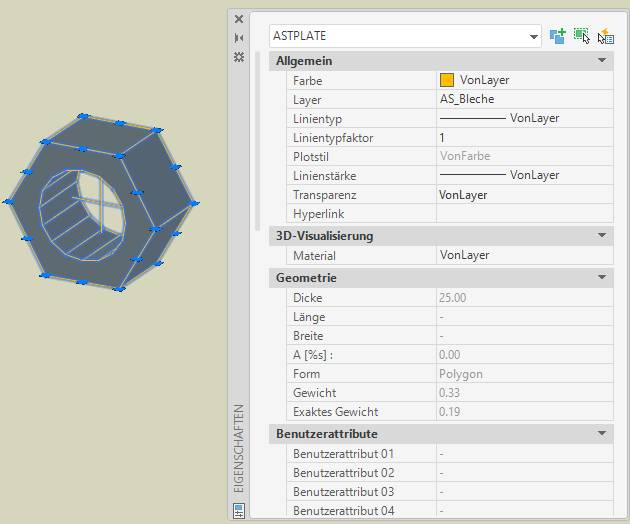

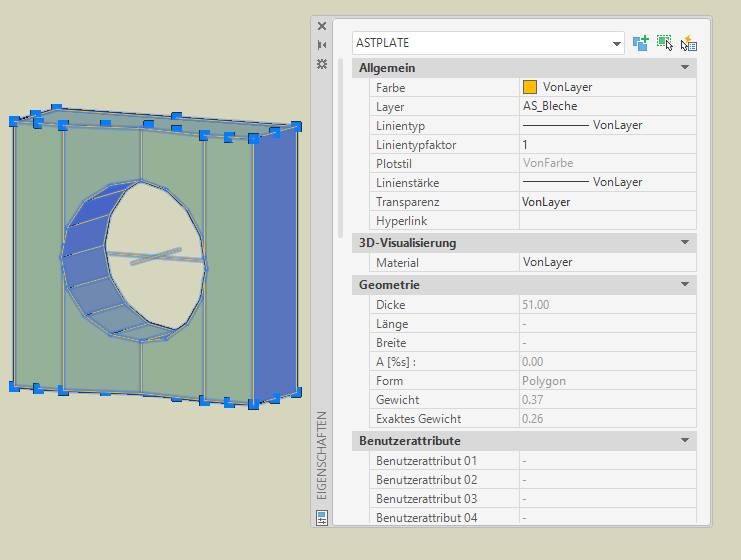

Mutter und Scheibe als polygonale Bleche nachmodelliert:

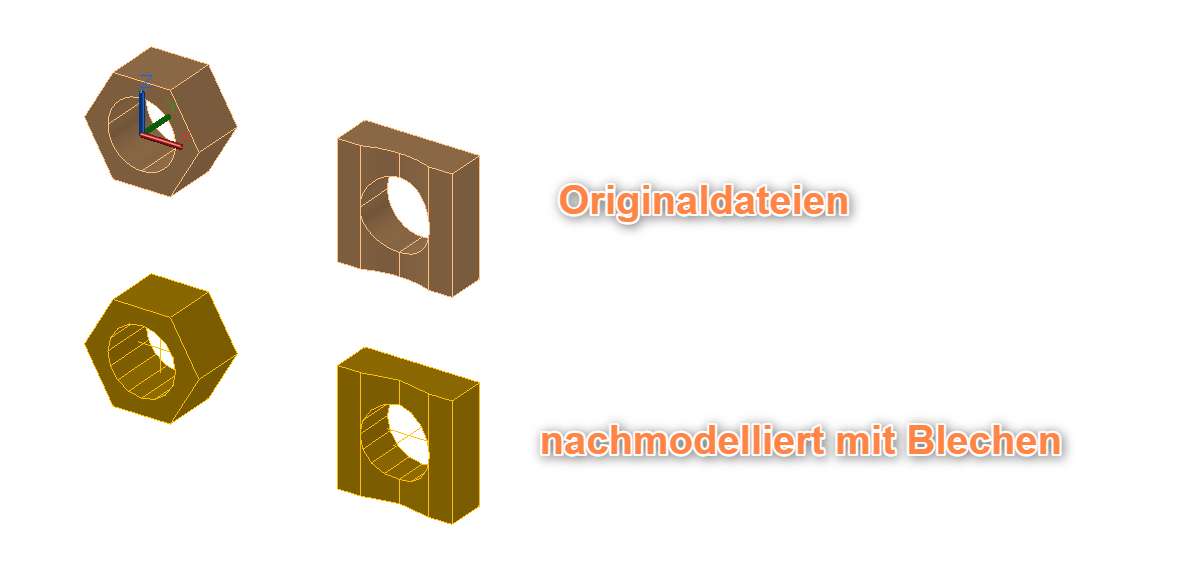

Nutzt man nun diese gespeicherten DWGs, dann sieht man im Modell selbst zunächst kaum einen Unterschied, teilweise sehen die nachmodellierten Objekte sogar schlechter aus:

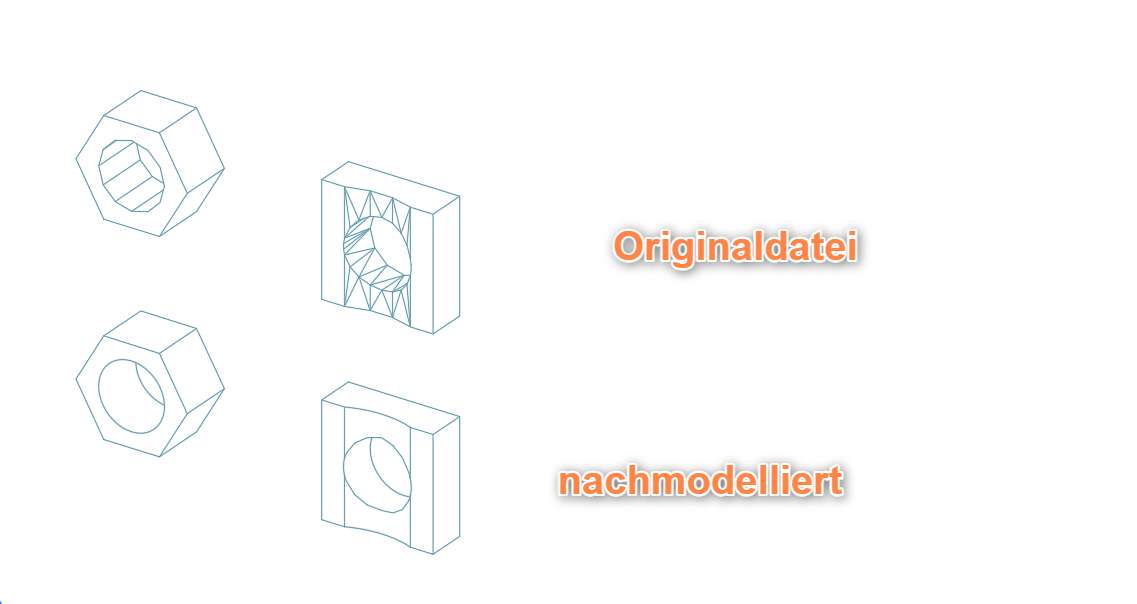

Aber auf der abgeleiteten 2D-Zeichnung sieht man den Unterschied:
Sollte man nun alle Objekte nachmodellieren?
Hier sollte man immer Kosten und Nutzen gegenüberstellen. Wir raten generell dazu, die häufig gebrauchten Teile neu zu erstellen, die somit auch oft auf Zeichnungen zu sehen sind.
Grundsätzlich kann man jede Advance-Steel-Funktion für die Bearbeitungen nutzen, lediglich Schweißkantenvorbereitungen werden nicht in die Zeichnung übernommen, wenn sie zum Erstellen von Sonderteilen verwendet wurden.
Viel Spaß beim Ausprobieren!
