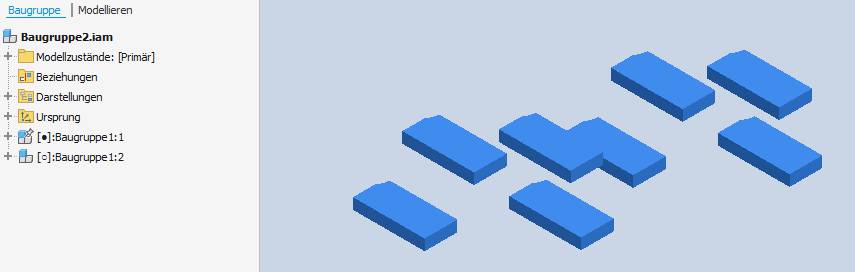

Bei Baugruppen kommt es oft vor, dass sich die Komponenten nur schwer unterscheiden lassen, weil sie das gleiche Material und damit die gleiche Darstellung verwenden. Um die Unterscheidbarkeit zu verbessern, gibt es seit Inventor 2025 die Funktion "Separate Farben anzeigen". Vielleicht kennen Sie sie ja noch nicht. Hier ein paar Informationen, die die Funktion erklären.

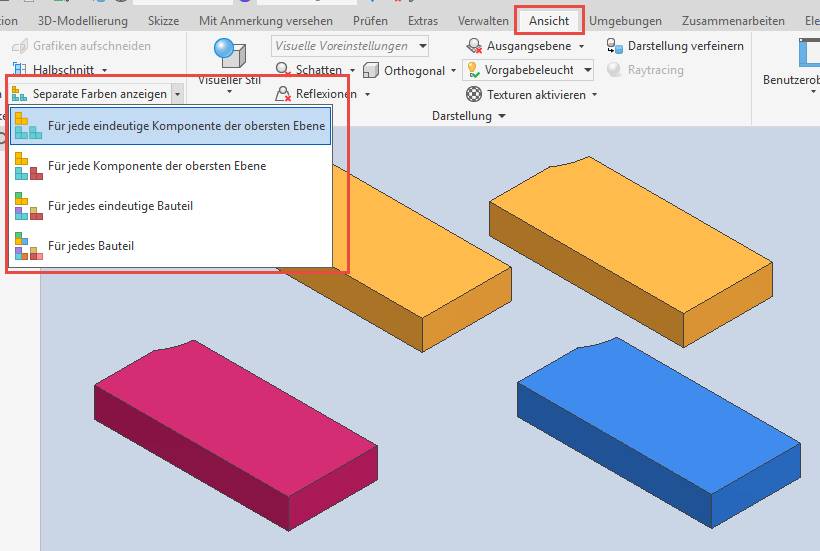

Die Funktion lässt sich hier aktivieren und auf verschiedene Zustände umschalten:
Die Zuweisung der Farben erfolgt automatisch (dazu später mehr). Darüber hinaus wird sie automatisch deaktiviert, wenn der Zusammenbau geschlossen und wieder geöffnet wird. Das heißt, es handelt sich nicht um eine dauerhafte Änderung.

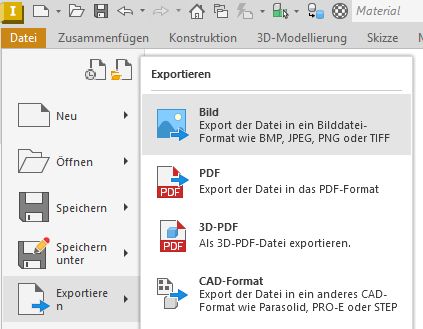

Ist eine Option aktiv, kann diese farbige Ansicht als Grafikdatei oder PDF gespeichert werden:
Erklärung zu den vier Optionen
Für jede eindeutige Komponente der obersten Ebene
Nur die oberste Ebene der Baugruppe wird für die separaten Farben herangezogen, keine Unterstrukturen. Gleiche Bauteile oder Baugruppen werden in der gleichen Farbe dargestellt, hier z. B. das Verhalten bei zwei gleichen Unterbaugruppen:

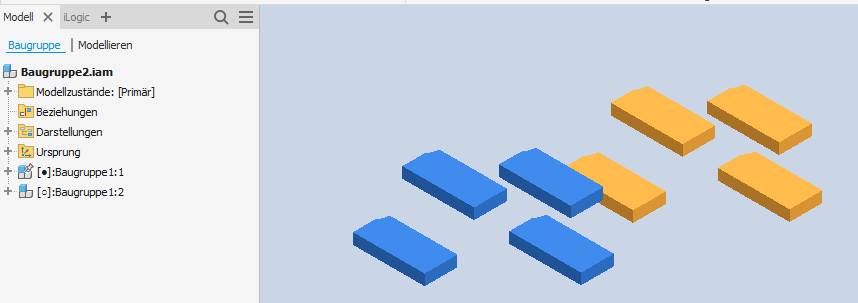

Für jede Komponente der obersten Ebene
Nur die oberste Ebene der Baugruppe wird für die separaten Farben herangezogen, keine Unterstrukturen. Gleiche Bauteile und Baugruppen werden in der gleichen Farbe dargestellt, hier z. B. das Verhalten bei zwei gleichen Unterbaugruppen:

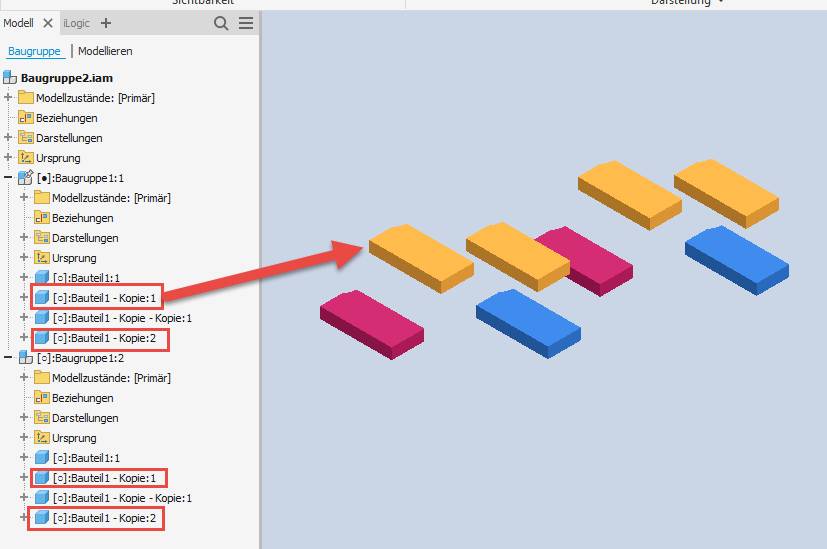

Für jedes eindeutige Bauteil
Gleiche Bauteile werden in den gleichen Farben dargestellt:
Dabei ist es unerheblich, auf welcher Ebene der Baugruppe(n) sich die Bauteile befinden.

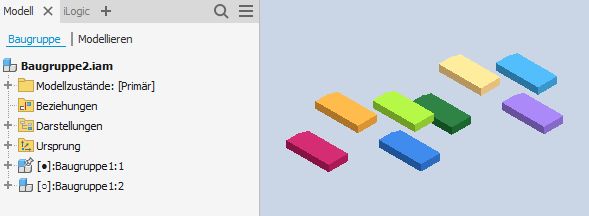

Für jedes Bauteil
Alle Bauteile in allen Baugruppen werden in unterschiedlichen Farben dargestellt:
Dabei ist es unerheblich, auf welcher Ebene der Baugruppe sie sich befinden.
Optionen für die Nutzung verschiedener Farben

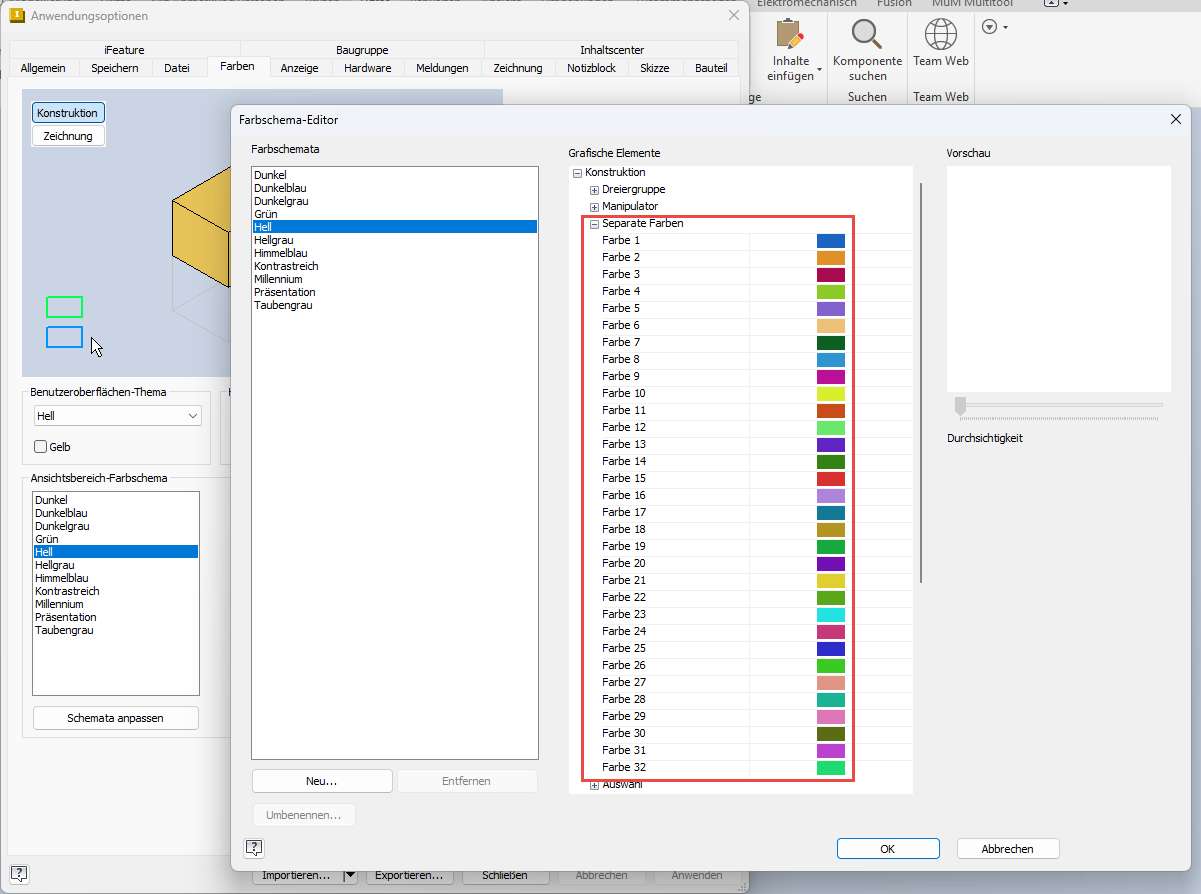

Die Anzahl der Farben dieser Funktion ist auf 32 begrenzt. Diese Farben können im Farbschema-Editor für das ausgewählte Farbschema angepasst werden:
Die Anpassungen werden in den Anwendungsoptionen gespeichert.
Die Funktion "Separate Farben anzeigen" bietet eine gute Möglichkeit, um sich schnell einen Überblick über eine Baugruppe zu verschaffen und verschiedene Komponenten zu unterscheiden. Die Farben werden automatisch zugewiesen. Gibt es mehr Komponenten als Farben, beginnt die Zuweisung von vorne.
Viel Spaß beim Ausprobieren!
